Для снятия суппорта переднего тормоза:

- ослабьте болты крепления переднего колеса, поднимите переднюю часть автомобиля и закрепите на подставках. Отвинтите болты крепления и снимите колесо;

- снимите передние тормозные колодки ;

- снимите крышку с компенсационного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала компенсационный бачок;

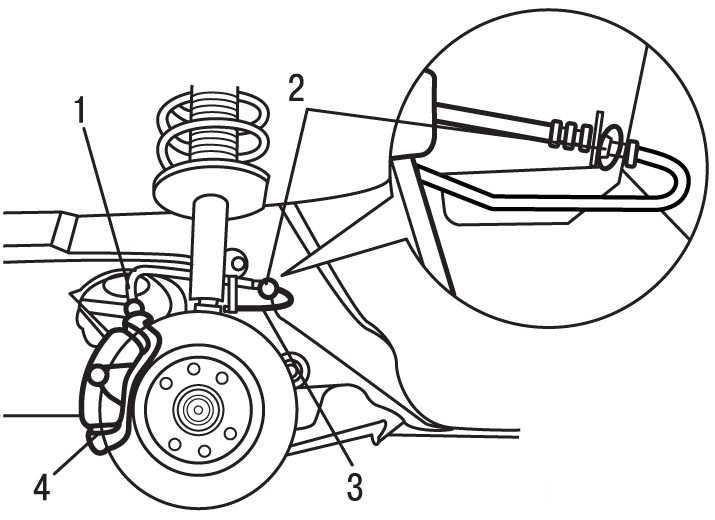

Рис. 8.10. Тормозной шланг переднего тормоза: 1 — тормозной шланг; 2 — держатель; 3 — тормозная трубка; 4 — суппорт

- освободите тормозной шланг из держателя 2 ( рис. 8.10 ) на амортизационной стойке;

- отверните тормозной шланг 1 от тормозной трубки 3 и закройте тормозную трубку пластиковой заглушкой;

- отверните тормозной шланг 1 от суппорта 4 и снимите его;

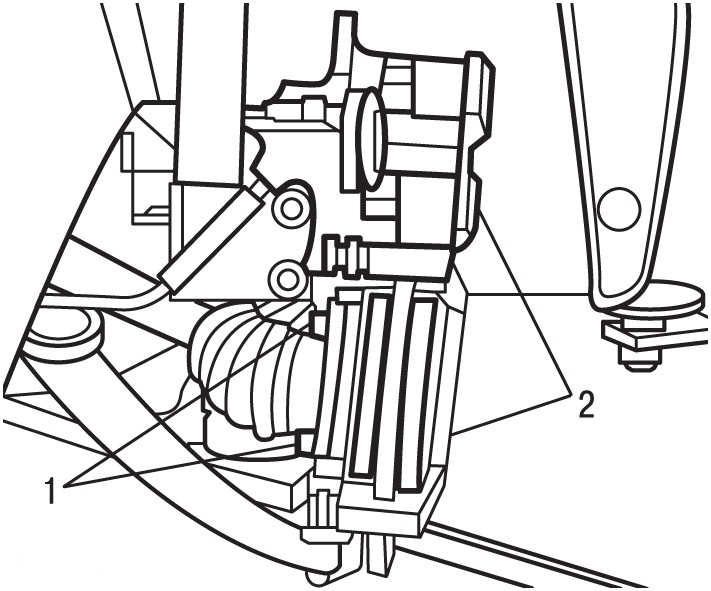

Рис. 8.11. Расположение болтов (1) крепления суппорта (2) переднего тормоза

- выверните болты 1 ( рис. 8.11 ) и снимите суппорт 2 с поворотного кулака.

Для установки суппорта переднего тормоза:

- очистите пыль и грязь с суппорта, а с края тормозного диска ржавчину. Очистите тормозной диск растворителем типа HENKEL;

- проверьте отсутствие подтекания тормозной жидкости из-под поршня;

- проверьте состояние и правильное прилегание манжеты и защитных гофрированных колпаков;

- проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и при необходимости замените оба тормозных диска;

- измерьте толщину тормозного диска;

- убедитесь в свободном скольжении направляющих пальцев суппорта;

- при необходимости замените неисправные детали;

- установите держатель суппорта с суппортом на поворотный кулак;

- закрепите держатель суппорта 2 новыми болтами, предварительно покрыв резьбу болтов контровочным составом, препятствующим их самоотвинчиванию;

- затяните болты крепления держателя суппорта моментом 105 Н•м;

- установите тормозной шланг на суппорт и затяните соединительную гайку тормозного шланга моментом 15 Н•м;

- установите тормозной шланг на тормозную трубку и затяните соединительную гайку тормозного шланга моментом 16 Н•м;

- установите тормозные колодки;

ПРЕДУПРЕЖДЕНИЕ Не допускайте перекручивания тормозного шланга.

ПРЕДУПРЕЖДЕНИЕ Убедитесь, что при повороте переднего колеса из одного крайнего положения в другое тормозной шланг не соприкасается с элементами передней подвески и кузовом.

- удалите воздух из гидравлического контура тормозной системы;

ПРЕДУПРЕЖДЕНИЕ Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна из них. Если старые тормозные колодки будете устанавливать снова, перед снятием их обязательно промаркируйте.

- установите колесо и закрепите болтами, затянув их моментом 90 Н•м.
