Для проверки работоспособности вакуумного усилителя тормозов:

- нажмите на педаль тормоза несколько раз при неработающем двигателе, чтобы создать в полостях вакуумного усилителя одинаковое давление, близкое к атмосферному;

- по усилию, прикладываемому к педали, определите, нет ли заедания корпуса клапана;

- остановите педаль тормоза в середине ее хода и пустите двигатель. При исправном вакуумном усилителе педаль тормоза после пуска двигателя должна уйти вперед;

- если педаль не уходит вперед, проверьте крепление наконечника шланга, состояние крепления фланца наконечника в усилителе, состояние шланга и штуцера;

- на автомобилях с дизельными двигателями проверьте также работоспособность вакуумного насоса.

ПРЕДУПРЕЖДЕНИЕ При установке необходимо устанавливать новые уплотнительные кольца на вакуумный усилитель тормозов и главный тормозной цилиндр и ось 2 (см. рис. 8.5 ). Проверьте, свободно ли возвращается тяга толкателя тормозного усилителя, ход которой составляет (19,85±1,3) мм (этот размер определяется между нажимной плоскостью главного тормозного цилиндра и головкой тяги толкателя).

Для снятия вакуумного усилителя тормозов:

- снимите декоративную крышку аккумуляторной батареи;

- снимите грязезащитный щиток арки левого переднего колеса;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

- из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи;

- снимите аккумуляторную батарею;

- снимите опору аккумуляторной батареи;

- снимите главный тормозной цилиндр;

- освободите из зажимов и отведите в сторону жгуты электрических проводов;

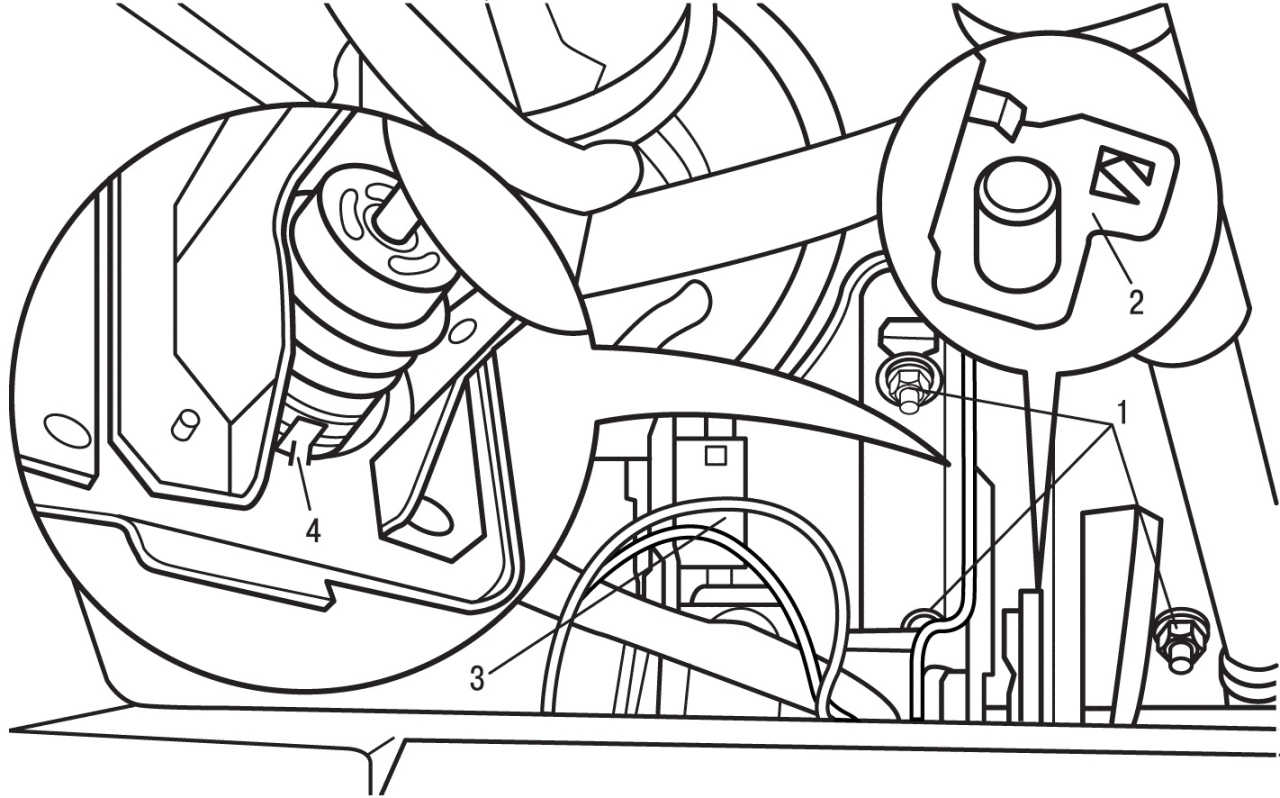

Рис. 8.5. Элементы крепления кронштейна педального узла: 1 — гайки, 20 Н•м; 2 — ось; 3 — кронштейн педального узла; 4 — зажим

- снимите ось 2 ( рис. 8.5 );

- выверните четыре гайки 1 крепления кронштейна педального узла 3;

- освободите зажимы 4 и снимите педальный узел;

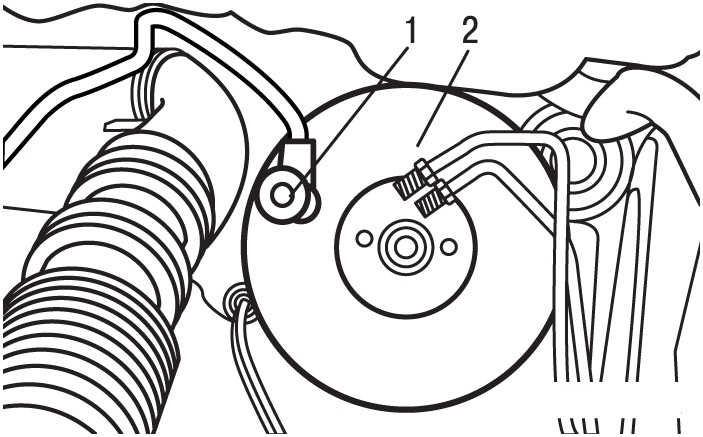

Рис. 8.6. Место подсоединения вакуумного шланга (1) к вакуумному усилителю тормозов (2)

- отсоедините вакуумный шланг 1 от вакуумного усилителя тормозов 2 ( рис. 8.6 );

- снимите вакуумный усилитель тормозов.

Для установки вакуумного усилителя тормоза:

- установите новые уплотнительные кольца на вакуумный усилитель тормозов и главный тормозной цилиндр;

- смажьте ось 2 (см. рис. 8.5 ).

Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего:

- установите главный тормозной цилиндр;

- удалите воздух из тормозной системы и гидравлического привода сцепления;

- затяните гайки крепления кронштейна педального узла моментом 20 Н•м.
